ماذا يتكون مقياس تدفق التوربين ؟

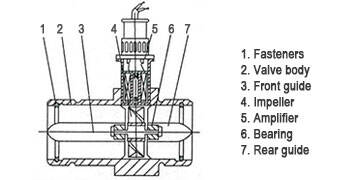

مقياس تدفق التوربين هو نوع من مقياس تدفق السرعة ، المعروف أيضًا باسم مقياس تدفق المكره. وهو يقوم على مبدأ الحفاظ على الزخم الزاوي. يظهر هيكل مقياس تدفق التوربين في الشكل أدناه. عندما يتدفق السائل عبر خط أنابيب ، فإنه يؤثر على شفرات التوربينات ، مما يتسبب في تدوير التوربين. تختلف سرعة دوران التوربين مع معدل التدفق. يتم حساب معدل التدفق من سرعة دوران التوربين ويتم احتسابه وعرضه على أداة ثانوية. يمكن أن تعكس هذه الإشارة كل من التدفق الفوري والتراكمي (أو التدفق الكلي). ويمكن أيضًا تحويلها إلى إشارة قياسية للإرسال عن بعد. علاوة على ذلك ، يمكن استخدام خرج إشارة تردد النبض بواسطة المستشعر بشكل مستقل مع جهاز كمبيوتر ، ليحل محل مقياس التدفق بأداة عرض تدفق لتحقيق الكثافة ودرجة الحرارة وتعويض الضغط ، يشير إلى معدل التدفق الحجمي أو الشامل للسائل. إنها واحدة من مقاييس التدفق الأكثر نضجًا ودقة عالية المتوفرة حاليًا. مكونات أقل من 3>>> 5>>>>>>>>>>>> مقياس تدفق التوربين يتكون عادة من مقوم ، قسم أجهزة ، مستشعر ، ومضخم مسبق. أقل من 9>> 0> المعدل هو جهاز مثبت في خط الأنابيب المنبع من مقياس التدفق للقضاء على أو تقليل مختلف التدفقات النابضة وغير المحورية ، مثل الدوامات والانحراف المركزي. يشير قسم الأدوات إلى قسم المواسير الذي يتضمن المقوم وأقسام الأنابيب المستقيمة المنبع والمصب ، ومقياس التدفق.> 1> المستشعر هو جهاز يحول دوران الدوار إلى إشارة كهربائية. يشار عادة إلى التوربين وتجميعها (بما في ذلك إطارات التوجيه الأمامية والخلفية ، والمحامل ، والسكن ، والمضخم المسبق) التي تستشعر سرعة السائل في مقياس تدفق التوربينات بأجهزة استشعار تدفق التوربينات.> 2> يعمل المضخم المسبق على تضخيم الإشارة الكهربائية للمستشعر وتشكيلها لتوليد إشارة خرج. يُطلق على جزء معالجة الإشارة وتحويلها من إشارة الخرج أداة أو أداة عرض ثانوية.>>>>>>>>>> 5>>>>
